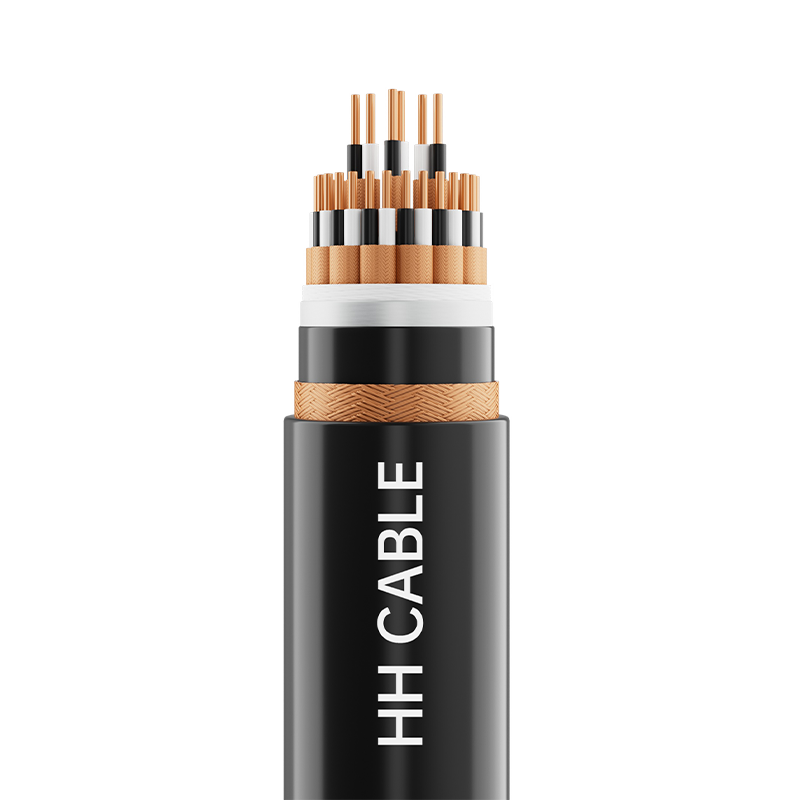

300-500V høj- og lavtemperaturbestandige computer- og instrumentkabler

Produktnavn: 300-500V høj- og lavtemperaturbestandige computer- og instrumentkabler

1-Implementeringsstandarder

TICW 6-2009

2-produkt model

DJFPF, DJFP2F, DJFPFRP, DJGPGRP, DJFP2FP2, DJGPGR, GJFP3FP3 osv.

3- Spændingsniveau

300/500V

4-Produktspecifikationer

gitter

Model

Lederens nominelle tværsnit mm2

Kabelkomponentstruktur

Bane Group

Tre-linje gruppe

Fire-leder gruppe

Silikonegummi isolering

0,5, 0,75, 1,0, 1,5, 2,5

1-50

1-24

1-10

Fluoroplastisk isolering

0,5, 0,75, 1,0

1-19

1-10

—

1,5, 2,5

1-10

1-10

—

5- Beskrivelse af kabelstruktur

Kabelstruktur

Materialebeskrivelse

Dirigent

Klasse 1 massiv kobberleder eller Klasse 2 rundstrenget kobberleder eller Klasse 5 blød kobberleder

Brandsikkert lag (hvis nogen)

Glimmer tape

Isolering

Silikonegummi eller fluoroplastisk isoleringsmateriale

Parsnoet, gruppe eller stjernetwist tape (hvis tilgængeligt)

Polyestertape eller non-woven stof

Individuel afskærmning  (hvis nogen)

Kobbertrådsfletning eller (kobbertape eller kobberplasttape eller aluminiumsplasttape) indpakning eller aluminiumsplastiktape, kobbertrådsfletning kompositafskærmning

Fyldning

Ikke-hygroskopisk polypropylen net-fyldtov

Kabelindpakningstape

Ikke-vævet stof eller polyestertape

Samlet afskærmning (hvis nogen)

Kobbertrådsfletning eller (kobbertape eller kobberplasttape eller aluminiumsplasttape) indpakning eller aluminiumsplastiktape, kobbertrådsfletning kompositafskærmning

Ydre kappe

Silikonegummi eller fluoroplastisk kappemateriale

6-leder kerne identifikation

Kabelkomponenter identificeres ved isoleringsfarvning, og forskellige farver bruges til at skelne trådene i parrene (grupperne). Forskellige farvespektre, farvebånd eller tal kan bruges til at skelne og identificere ledningsgrupperne eller i henhold til kundens krav.

7-Sheath farve

Sort eller efter kundens krav

8-Særlige præstationskrav

Flammehæmmende A/B/C-kvalitet, høj- og lavtemperaturbestandighed osv.

9- Kabelanvendelsesegenskaber

9.1 Den maksimalt tilladte langsigtede nominelle temperatur for kabellederen under normal drift:

Silikonegummi isolering: 180℃; Fluoroplastic insulation: 200℃.

9.2 Temperaturen på kabelinstallationen bør ikke være lavere end -20 ℃

9.3 Minimum bøjningsradius for kabelinstallation:

For ikke-pansrede kabler eller kobbertrådsflettede skærmede fleksible kabler: bøjningsradius skal ikke være mindre end 6 gange kablets ydre diameter;

Kabler med kobbertape, kobber-plast tape eller aluminium-plast tape afskærmning:

Bøjningsradius må ikke være mindre end 12 gange kablets ydre diameter.

9.4 Dette kabel er meget udbredt i industriel automations- og kontrolsystemer (ICS), distribuerede kontrolsystemer (DCS) og programmerbare logiske controllere (PLC'er), der arbejder i høj- eller lavtemperaturmiljøer med en nominel spænding på 300/500V. Som en forbindelseslinje mellem elektroniske computere, industrielle automationsinstrumenter, sensorer og aktuatorer muliggør den automatisk styring af analoge og digitale signalsystemer såsom detektering, kontrol, alarm og sammenkobling, og transmitterer analoge og digitale signaler såsom detektering, kontrol, sammenlåsning og alarmering af procesvariabler i produktionsudstyr. Det udviser fremragende modstand mod magnetfeltinterferens, elektrostatisk interferens og insekt- og fugleskader. Det kan installeres indendørs eller udendørs, direkte nedgravet eller i kabelkanaler og render.
