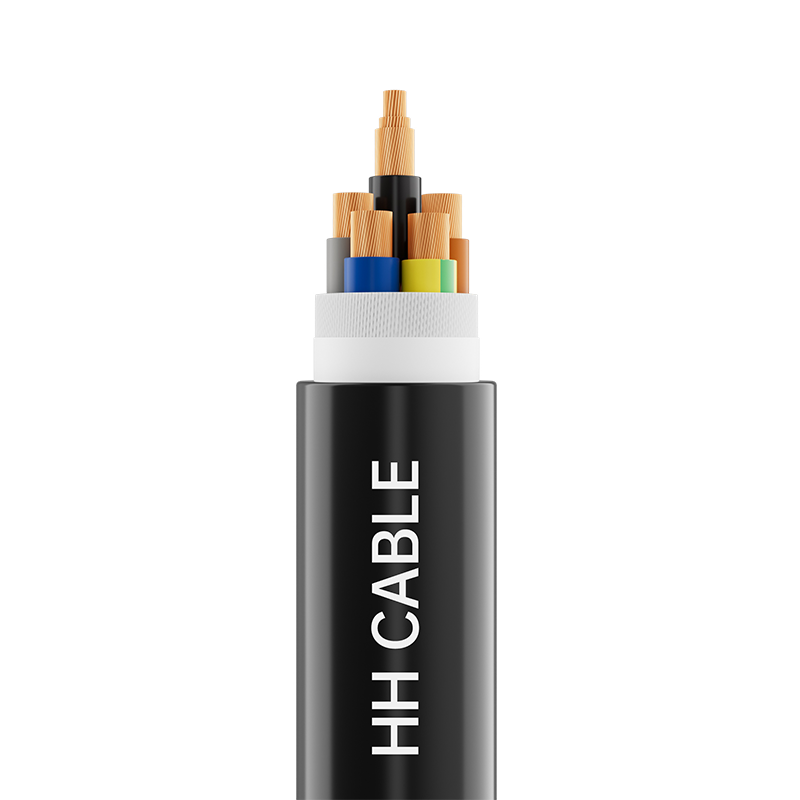

Miljøvenlige ledninger og kabler til fast ledningsføring på 450-750V og derunder

Produktnavn: Miljøvenlige ledninger og kabler til fast ledningsføring på 450-750V og derunder

1-Implementeringsstandarder

Q/320282DJD006-2021

2-produkt model

WDZ-BYJ, WDZ-BYJR, WDZ-RYJ, WDZ-RYJSP, WDZ-RYS, WDZ-RYJS osv.

3- Spændingsniveau

450/750V, 300/500V, 300/300V

4-Specifikationskategori

Spændingsniveau

model

Specifikation

450/750V

WDZ-BYJ, WDZ-BY osv.

1,5 mm 2 ~ 400 mm 2

WDZ-BYJR, WDZ-BYR osv.

1,5 mm 2 ~ 240 mm 2

WDZ-RYJ, WDZ-RY osv.

1,5 mm 2 ~ 240 mm 2

300/500V

WDZ-BYJ, WDZ-BY osv.

0,5 mm 2 ~ 1,0 mm 2

WDZ-RY, WDZ-RY osv.

0,5 mm 2 ~ 1,0 mm 2

300/500V

WDZ-BYJYJ, WDZ-BYJY osv.

0,75 mm2~10 mm2

Spændingsniveau

model

Antal kerner

Specifikation

300/500V

WDZ-RYJYJB, WDZ-RYYB osv.

2

0,75 mm 2 ~ 1,0 mm 2

300/500V

WDZ-RYJYJ, WDZ-RYJY osv.

2-5

0,75 mm 2 ~ 2,5 mm 2

300/300V

WDZ-RYJSP, WDZ-RYSP osv.

2

0,5 mm 2 ~ 6 mm 2

300/300V

WDZ-RYJS, WDZ-RYS osv.

2

0,5 mm 2 ~ 6 mm 2

5- Beskrivelse af kabelstruktur

Kabelstruktur

Materialebeskrivelse

Dirigent

Klasse 1 massiv kobberleder eller Klasse 2 rundstrenget kobberleder eller Klasse 5 blød kobberleder

Ildfast lag (hvis nogen)

Glimmer tape

Isolering

Tværbundet polyethylen eller polyolefin eller tværbundet polyolefin isoleringsmateriale

Fyld (hvis nogen)

Ikke-hygroskopisk polypropylen mesh fyldningsreb

Kabelindpakningstape (hvis nogen)

Lav røg nul halogen tape eller glasfiber tape eller polyester tape

Metalafskærmning (hvis nogen)

Kobbertrådsfletning

ydre kappe (hvis nogen)

Polyolefin eller tværbundet polyolefin kappemateriale

6-leder kerne identifikation

6.1 Isoleringsfarveidentifikation:

6.1.1 Når der anvendes farvet isolering til identifikation af isolerede trådkerner, må hver isoleret trådkerne kun bruge én farve, bortset fra den grøn/gule kombinationsfarve.

6.1.2 Isoleringskernefarverne for ethvert flerlederkabel må ikke være grøn og gul, som ikke er kombinerede farver.

6.1.2 For grøn/gule isolerede trådkerner skal den ene farve dække mindst 30 % og ikke mere end 70 % af overfladen af ​​den isolerede trådkerne, og den anden farve skal dække resten og være konsistent hele vejen igennem.

6.1.4 det foretrukne farvespektrum til isoleringsfarvning af kabler med fem ledere eller mindre er som følger:

1 kerne og 2 kerne: ingen præference for farvespektrum;

3 kerner: grøn/gul, blå, brun eller brun, sort, grå;

4 kerner: grøn/gul, brun, sort, grå eller blå, brun, sort, grå;

5-kerne: grøn/gul, blå, brun, sort, grå eller blå, brun, sort, grå, sort.

6.1.5 Når der er særlige krav til kromatografi, kan udbuds- og efterspørgselsparterne forhandle og bestemme efter kundens behov.

6.2 Isolering digital identifikation:

6.2.1 Isolationskerner af kabler med mere end to ledere kan også identificeres med numre. Isoleringen bør være af samme farve og arrangeret i naturlig rækkefølge fra inderste lag til yderste lag begyndende med isoleringskerne nr. 1 (det anbefales at udskrive hvide tal på sort isolering), bortset fra den grøn/gule isoleringskerne (hvis nogen).

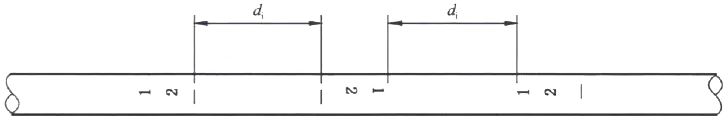

6.2.2 Når tegnet består af et enkelt tal, skal der tilføjes en vandret streg under tallet. Når skiltet består af to tal, skal de placeres lodret, og der skal tilføjes en vandret streg under sidstnævnte tal. Intervallet di mellem to tilstødende grupper af tal bør ikke være større end 50 mm. Arrangementet af de digitale identifikationsskilte er vist i nedenstående figur:

7-Sheath farve

Sort eller efter kundens krav

8-Særlige præstationskrav

Flammehæmmende A/B/C-kvalitet, brandsikker, termitbestandig, gnaverbestandig, UV-bestandig, lavtemperaturbestandig, mineraloliebestandig osv.

9- Kabelanvendelsesegenskaber

9.1 Den maksimalt tilladte langsigtede nominelle temperatur for kabellederen under normal drift er: polyolefinisolering: 70°C; tværbundet polyethylenisolering eller tværbundet polyolefinisolering: 90°C.

9.2 Den maksimalt tilladte temperatur for kabellederen under kortslutning (varighed ikke overstiger 5 sekunder) er: polyolefin: 160°C; tværbundet polyethylenisolering eller tværbundet polyolefinisolering: 250°C.

9.3 Kabelinstallationstemperaturen bør ikke være lavere end 0 ℃

9.4 Minimum bøjningsradius for kabelinstallation:

Den mindste bøjningsradius for kabler med en ydre diameter på mindre end 25 mm: ikke mindre end 4 gange kablets ydre diameter;

Den mindste bøjningsradius for kabler med en ydre diameter større end eller lig med 25 mm: ikke mindre end 6 gange kablets ydre diameter.

9.5 Denne serie specificerer miljøvenlige ledninger og kabler til ledninger med en maksimal spænding på 450/750V. De er meget udbredt i områder med høje sikkerheds- og miljøkrav, såsom jernbanetransit, lufthavne, højhuse, indkøbscentre og hospitaler, til elektrisk belysning og interne ledninger, elektriske apparater, elektrisk udstyr, instrumenter og målere, kontroludstyr, elektronisk udstyr og automatiske enheder. Installationsmetoder omfatter faste ledninger, indendørs eller udendørs installation eller indlejring i rør eller lignende lukkede systemer.
