450-750V krydsbundet polyethylenisoleret kontrolkabel

Produktnavn: 450-750V tværbundet polyethylen isoleret styrekabel

1-Implementeringsstandarder

GB/T9330-2020

2-produkt model

KYJV, KYJVP, KYJVP2, KYJVP3, KYJVP4, KYJV22, KYJV32, KYJVP2-22, KYJVR osv.

3- Spændingsniveau

450/750V

4-Produktspecifikationer

gitter

Model

Lederens nominelle tværsnit mm2

0.5

0.75

1.0

1.5

2.5

4

6

10

Antal kerner

KYJV , KYJVP og andre serier

—

2-61

2-19

2-10

KYJV P2, KYJVP3, KYJVP4 og andre serier

—

4-61

4-19

4-10

KYJV22 , KYJVP2-22, KYJYP2-23 og andre serier

—

7-61

4-61

4-19

4-10

KYJV32, KYJY33 og andre serier

—

19-61

7-61

4-19

4-10

KYJVR, KYJYR og andre serier

2-61

—

—

—

KYJVRP, KYJYRP og andre serier

2-61

2-48

—

—

—

Bemærk: 1. Specifikationsområderne for flammehæmmende kabler, halogenfri røgfattige flammehæmmende kabler, brandsikre kabler og deres kombinerede kabler er de samme som for de tilsvarende modeller nævnt ovenfor.

2. De anbefalede kernenummerserier er: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 37, 44, 48, 52 og 61 kerner.

5- Beskrivelse af kabelstruktur

Kabelstruktur

Materialebeskrivelse

Dirigent

Klasse 1 massiv kobberleder eller Klasse 2 rundstrenget kobberleder eller Klasse 5 blød kobberleder

Brandsikkert lag (hvis nogen)

Glimmer tape

Isolering

Tværbundet polyethylen isoleringsmateriale

Fyldning

Ikke-hygroskopisk polypropylen net-fyldtov

Kabelindpakningstape

Ikke-vævet stof eller polyestertape

Metalafskærmning

Kobbertrådsfletning eller (kobbertape eller kobberplasttape eller aluminiumsplasttape) indpakning

Foring (hvis nogen)

Polypropylen-præget tape eller (polyvinylchlorid eller polyethylen eller halogenfrit røgfattigt flammehæmmende) kappemateriale

Isolationshylster (hvis nogen)

PVC eller polyethylen eller halogenfri lavt røg flammehæmmende kappemateriale

rustning (hvis nogen)

Galvaniseret stålbånd eller galvaniseret ståltråd

Ydre kappe

PVC eller polyethylen eller halogenfri lavt røg flammehæmmende kappemateriale

6-leder kerne identifikation

6.1 Isoleringsfarveidentifikation:

6.1.1 Når der anvendes farvet isolering til identifikation af isolerede trådkerner, må hver isoleret trådkerne kun bruge én farve, bortset fra den grøn/gule kombinationsfarve.

6.1.2 Isoleringskernefarverne for ethvert flerlederkabel må ikke være grøn og gul, som ikke er kombinerede farver.

6.1.2 For grøn/gule isolerede trådkerner skal den ene farve dække mindst 30 % og ikke mere end 70 % af overfladen af ​​den isolerede trådkerne, og den anden farve skal dække resten og være konsistent hele vejen igennem.

6.1.4 Det foretrukne farvespektrum til isoleringsfarvning af kabler med fem ledere eller mindre er som følger:

2 kerner: intet foretrukket farvespektrum; 3 kerner: grøn/gul, blå, brun eller blå, sort, brun;

4 kerner: grøn/gul, blå, sort, brun eller blå, sort, brun, grå eller orange;

5-kerne: grøn/gul, blå, sort, brun, grå eller orange, eller blå, sort, brun, grå, orange eller andre forskellige farver.

6.1.5 Når der er særlige krav til kromatografi, kan udbuds- og efterspørgselsparterne forhandle og bestemme efter kundens behov.

6.2 Isolering digital identifikation:

6.2.1 Kabler med syv eller flere ledere skal identificeres med tal. Isoleringen skal være af samme farve og arrangeret numerisk fra det inderste lag til det ydre lag i naturlig rækkefølge begyndende med den isolerede kerne nr. 1 (sort isolering med hvid skrift anbefales), bortset fra den grøn/gule isolerede kerne (hvis nogen).

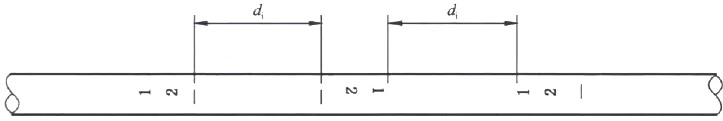

6.2.2 Når tegnet består af et enkelt tal, skal der tilføjes en vandret streg under tallet. Når skiltet består af to tal, skal de placeres lodret, og der skal tilføjes en vandret streg under sidstnævnte tal. Intervallet di mellem to tilstødende grupper af tal bør ikke være større end 50 mm. Arrangementet af de digitale identifikationsskilte er vist i nedenstående figur:

7-Sheath farve

Sort eller efter kundens krav

8-Særlige præstationskrav

Flammehæmmende A/B/C-kvalitet, lav røg- og halogenfri, termit-sikker, gnaversikker, UV-bestandig, lav-temperatur-bestandig, mineralolie-bestandig osv.

9- Kabelanvendelsesegenskaber

9.1 Den maksimale tilladte langtidsmærketemperatur for kabellederen under normal drift er 90°C.

9.2 Den maksimalt tilladte temperatur for kabellederen under kortslutning (varighed ikke overstiger 5 sekunder) er 250 ℃.

9.3 Kabelinstallationstemperaturen bør ikke være lavere end 0 ℃

9.4 Minimum bøjningsradius for kabelinstallation:

9.4.1 Blød strukturkabel:

Bøjningsradius må ikke være mindre end 6 gange kablets ydre diameter.

9.4.2 Upansrede kabler:

Bøjningsradius må ikke være mindre end 8 gange kablets ydre diameter.

9.4.3 Pansrede og metalafskærmede kabler:

Bøjningsradius må ikke være mindre end 12 gange kablets ydre diameter.

9.5 Dette kabel er meget udbredt i kontrol-, signaltransmissions-, overvågnings- og beskyttelseskredsløbssystemer med nominel spænding på 450/750V og derunder for at sikre sikker, stabil og effektiv drift af elektriske systemer. Den kan monteres fast og bruges indendørs, udendørs, eller direkte nedgravet i kabelrør og kabelgrave
