Industrielle kablerProducenter

Industrielle kabelserier, vi fremstiller

Vores Industrial Cables-familie er bygget op omkring hurtige og fleksible installationer inde i fabrikker, transformerstationer, vandbehandlingsanlæg, værktøjsmaskiner og proceskinner. Hver konstruktion er defineret af spændingsniveau, isoleringsmateriale, afskærmningstype, kerne- og kappeforbindelse, så den samme lederstørrelse kan leveres i flere ydeevnegrader.

Anvendelse passer på tværs af industrielle systemer

Valg af industrikabler starter med signal- eller strømforsyningen og flytter derefter til miljøet. Et kabel, der bærer 4–20mA fra en tryktransmitter, har andre skærmnings- og kapacitanskrav end et 61-leder interlock-kabel i et motorkontrolcenter. Vi matcher konstruktionen til løkken i stedet for at levere én generisk type for hvert panel.

• Procesautomatisering: instrumentkabler mellem feltfølere, samledåser og DCS/PLC-skabe.

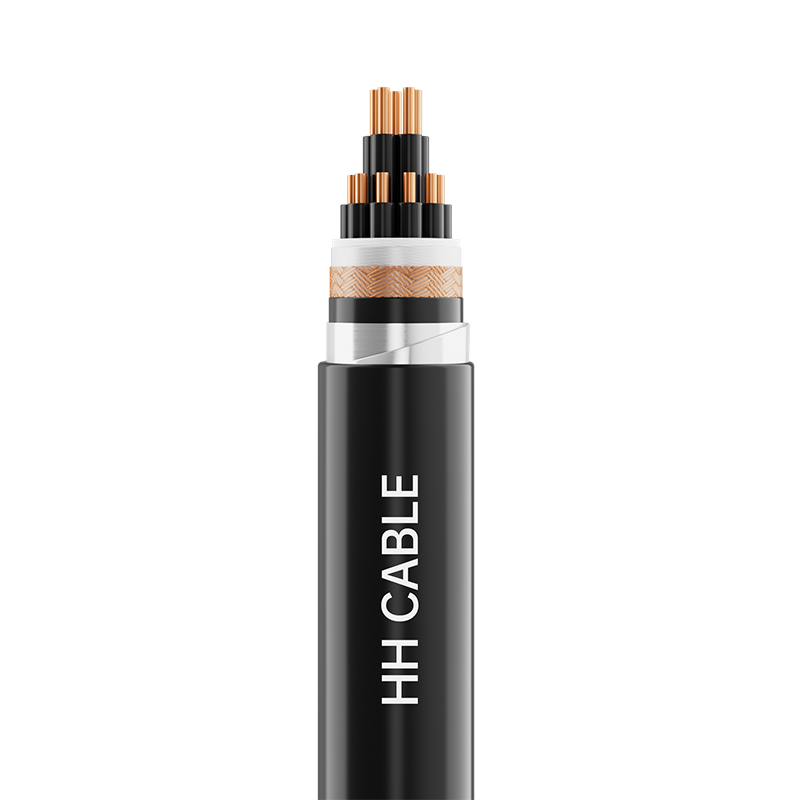

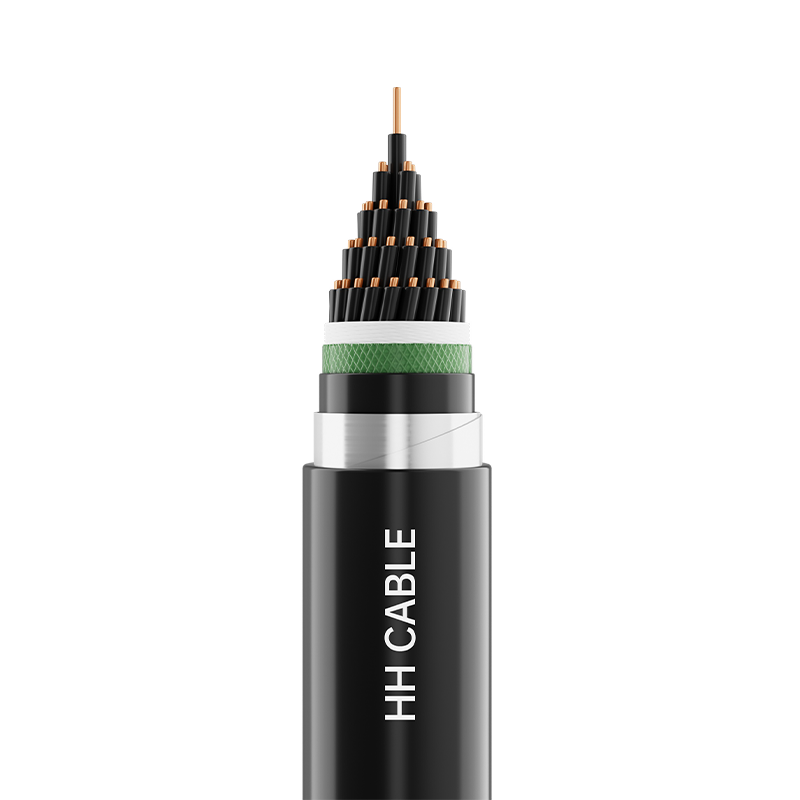

• Motorstyring: XLPE eller PVC styrekabel til kontakt, relæ og indikationskredsløb.
• Drev og invertere: 1kV variabel frekvens strømkabel med lav overførselssimpedans.

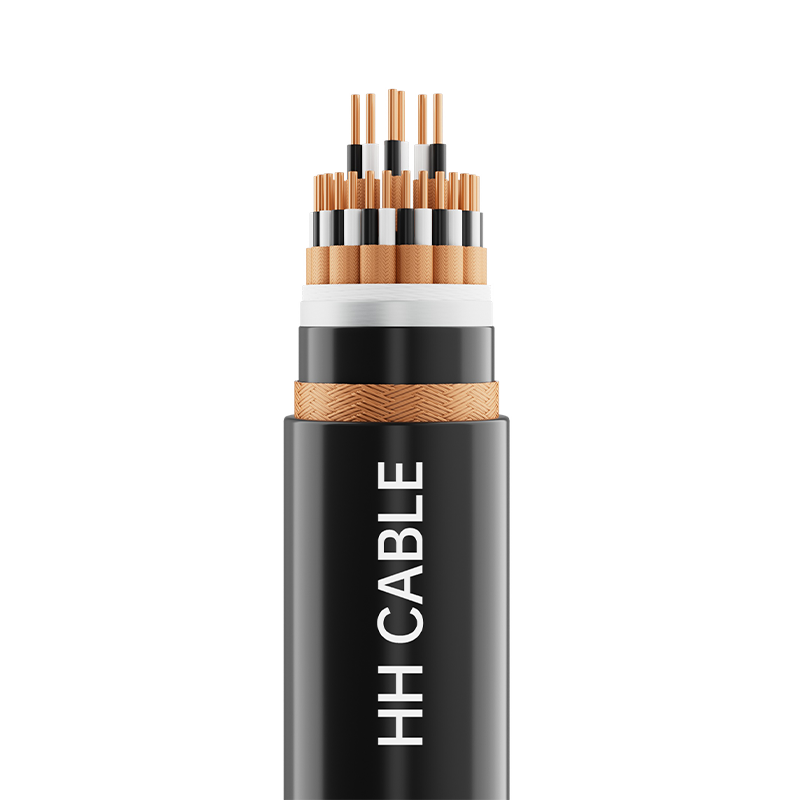

• Højtemperaturzoner: silikone eller fluoroplastisk isolerede computer- og instrumentkabler vurderet til 180°C eller 200°C ledertemperatur.
• Udendørs og nedgravede ruter: pansrede eller UV-bestandige beklædte styrekabel til kabelgrave og direkte nedgravning.

Konstruktionsmuligheder og kritiske specifikationer

Hvert industrikabel, vi citerer, er defineret af en konstruktionsstabel. Tabellen nedenfor opsummerer de vigtigste variabler, vi bekræfter før produktion, ved hjælp af standardkonfigurationer offentliggjort for vores kontrol- og instrumentserier.

Signalintegritet og afskærmningsdesign

For instrumentering og computerkabler er afskærmning forskellen mellem en stabil læsning og en fluktuerende. Vi bygger folieskærme til højfrekvent støj, flettede kobberskærme, hvor der er behov for fleksibilitet og mekanisk robusthed, og kompositfolie-plus-fletkonstruktioner til de mest krævende EMC-miljøer. Afløbsledninger medfølger, så skærmen kan jordes i panelenden.

Snoede par, treklanger og star-quad-grupper reducerer magnetisk opsamling. Hvor strøm- og signalledere deler et kabel, adskiller vi dem for at begrænse gensidig induktion. Disse valg træffes på tilbudsstadiet, fordi det ikke er praktisk muligt at skifte skærmtype efter produktion.

Temperatur-, installations- og miljøgrænser

Nominel ledertemperatur temperatur af isolering: PVC, PE og halogenfri polyolefin 70°C; XLPE 90°C; silikonegummi 180°C; fluorplast 200°C. Tillæg for kortslutning for XLPE-kontrolkabler er 250°C i fem sekunder. Installationstemperaturen bør ikke være under 0°C for standardforbindelser, eller under -20°C for høj- og lavtemperaturbestandige instrumentkabler.

• Bøjningsradius: 6× ydre diameter til fleksible eller ikke-pansrede flettede kabler; 8× for ikke-pansrede stive styrekabel; 12× til pansrede eller metalafskærmede konstruktioner.
• Rute: separat strøm- og signalkabel, bibehold bakkeafstand og jordafskærmning i den ene ende, uden systemdesignet kræver andet.
• Miljø: UV-bestandige jakke til udendørs løbeture, armering til direkte nedgravning og oliebestandige hylstre til værktøjsmaskiners interiør.

Kvalitetskontrol og accept

Henghui Cable driver to produktionsanlæg og ni værksteder med et MES-system, der dækker ruten fra råmateriale til færdig rulle. Vores kvalitetsstyrings-, miljøstyrings- og arbejdsmiljø- og sikkerhedssystemer er certificerede, og vores solcellekabelserie er TÜV Rheinland-, CE- og EAC-certificering. For industrielle kabler dækker rutinemæssige fabrikstests ledermodstand, isolationsmodstand, højspændingsmodstand og dimensionskontrol; brandsikre og halogenfrie kvaliteter er verificeret i forhold til de relevante krav til ydeevne.

Godkendelsesdokumentation kan omfatte testrapporter, overensstemmelsesattest og optegnelser om rullelængde. Hvor et projektspecifikt tredjepartsinspektion eller vidnetestning, koordinerer vi inspektionsplanen med kundens repræsentant før afsendelse.

Relaterede kabelfamilier til komplette projekter

Industrielle kabler sidder ofte sammen med andre kredsløb i samme anlæg. Vi leverer det fulde sæt, så isoleringssystemer, kappeblandinger og dokumentation forbliver konsistente på tværs af projektet.

• Power Grid Transmission & Transformation Kabler — 1,8–3 kV, 6–35 kV og 66–110 kV XLPE-strømkabler til transformerstationer og tilslutninger.
• Jernbane- og transitkabel — halogenfri, røgfattig konstruktion til tunneler, stationer og rullende materiel.
• Infrastruktur & konstruktionsskabler — faste ledninger, PVC-isolerede ledninger og ledninger til bygninger og anlæg.
• Nye energikabler — solcellekabler og relaterede DC-kabler til produktions- og lagersystemer.

Oplysninger, vi bruger til at konfigurere din løsning

For at udarbejde et nøjagtigt forslag til industrikabel har vi brug for arbejdspunktet og installationsbetingelserne. Tjeklisten nedenfor afspejler de data, vores ingeniører gennemgår, før de udsteder et tilbud og en produktionstegning.

• Kredsløbsfunktion: kontrol, signal, instrumentering, drev eller kraftfordeling.
• Spændingsniveau: 300/500V, 450/750V eller 1kV.
• Lederstørrelse og kerneantal: tværsnit i mm² og antal kerner, par eller treklanger.
• Isolering og kappemateriale: PVC, PE, XLPE, halogenfri, silikone eller fluorplast.
• Afskærmning og panser: folie, flet, komposit, ståltape eller ståltråd.
• Særlig præstation: flammehæmmende kvalitet, brandmodstand, lav røghalogenfri, termit-/gnaverbestandig, UV- eller oliebestandighed.
• Installationsmiljø: indendørs, udendørs, nedgravet, bakke, ledning, omgivelsestemperatur og kemisk eksponering.
• Mængde og levering: samlede meter, rullelænge, destinationsport og påkrævet leveringsvindue.
• Dokumentation: testrapporter, certifikater, pakkeliste og eventuelle tredjepartsinspektionskrav.

Send disse detaljer med din forespørgsel, og vi vil bekræfte model, konstruktion og leveringstid. Kundetilpassede kerner, farver, længder og kappeforbindelser kan fremstilles ud fra tegninger eller prøver.

Ofte stillede spørgsmål

Hvad er forskellen mellem styrekabel og instrumentkabel?

Styrekabler bærer koblings- og interlock-signaler ved 450/750V og er bygget til mekanisk robusthed, ofte med mange kerner. Instrumentkabler bærer analoge eller digitale signaler på lavt niveau ved 300/500V og prioriterer lav kapacitans, høj isolationsmodstand og effektiv afskærmning for at beskytte målenøjagtigheden.

Kan du levere kabler til frekvensomformere?

Ja. Vores 1kV variabel frekvensstrømkabel er designet med symmetrisk konstruktion og afskærmning for at begrænse common-mode støj og spændingsspidser mellem inverter og motor. Vi bekræfter drevets rating, kabellænge og føringsmetode, før vi vælger skærm- og lederklasse.

Hvilket temperaturområde dækker dine industrielle kabler?

Standard PVC-, PE- og halogenfri polyolefinkabler er klassificeret til 70°C ledertemperatur; XLPE styrekabel til 90°C. Til højtemperaturzoner leverer vi silikonegummiisolerede kabler, der er klassificeret til 180°C og fluoroplastisk isolerede kabler, der er klassificeret til 200°C, med installationstemperaturer ned til -20°C.

Producer du brugerdefinerede kernetællinger og kappefarver?

Vi fremstiller både standard- og kundetilpassede industrikabler. Kernetal fra 2 til 61, ikke-standardtværsnit, specifikke farvesekvenser, trykte tegninger og alternative kappeforbindelser kan fremstilles i henhold til kundetegninger eller prøver.

Hvilke oplysninger er nødvendige for et præcist tilbud?

Angiv model eller konstruktion, spændingsniveau, lederstørrelse, kerneantal, isolerings- og kappemateriale, afskærmnings- eller pansringskrav, særligt ydeevnebehov, mængde, spolelænge og leveringsdestination. Med disse oplysninger bekræfter vi konstruktionen og afgiver et tilbud.

Hvordan pakker og leveres industrikabel?

Kabler leveres på træ- eller stålruller med længde- og tromlemarkering, beskyttet til søfragt. Leveringstiden for standard industrikabler er typisk omkring 7 til 10 dage efter bekræftelse, afhængig af mængde og materialetilgængelighed.
