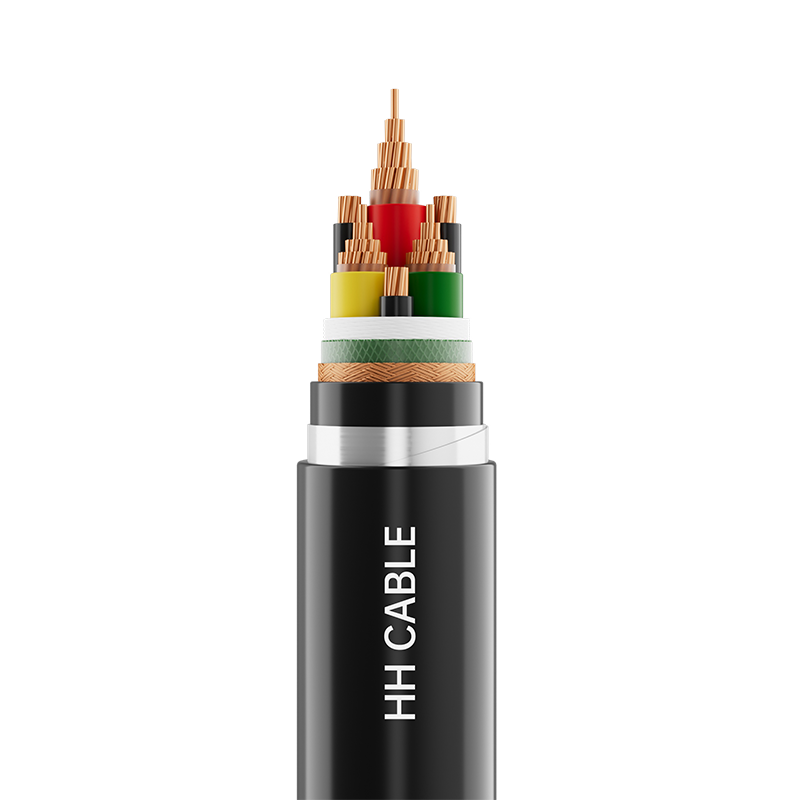

Nominel spænding 1kV Variabel frekvens strømkabel

Produktnavn: Nominel spænding 1kV strømkabel med variabel frekvens

1-Implementeringsstandarder

Q/320282DJD009-2025

2-produkt model

BPYJVP, BPVVP, BPYJVP2, BPYJVP2-22, BPGGP, BPYJVSP osv.

3- Spændingsniveau

0,6/1kV

4-Produktspecifikationer

Antal kerner

Specifikation

Antal kerner

Specifikation

Hovedledningskerne

Neutral kerne

Hovedledningskerne

Neutral kerne

3 3

4 mm 2

1(0,75) mm 2

3 3

70 mm 2

10 mm 2

6 mm 2

1,5(1) mm 2

95 mm 2

16 mm 2

10 mm 2

2,5(1,5) mm 2

120 mm 2

25 mm 2

16 mm 2

4(2,5) mm 2

150 mm 2

35（25）mm 2

25 mm 2

6 (4) mm 2

185 mm 2

35 mm 2

35 mm 2

6 mm 2

240 mm 2

50(35) mm 2

50 mm 2

10 mm 2

300 mm 2

50 mm 2

Antal kerner

Specifikation

3

1,5 mm 2 ~ 300 mm 2

5- Beskrivelse af kabelstruktur

Kabelstruktur

Materialebeskrivelse

Dirigent

Runde komprimerede eller ikke-komprimerede kobberledere, kobberledere - Klasse 1, Klasse 2, Klasse 5;

Brandsikkert lag (hvis nogen)

Glimmer tape

Isolering

Polyvinylkloridisolering, tværbundet polyethylenisolering eller silikonegummi

Fyldning

Ikke-hygroskopisk polypropylen mesh fyldningsreb

Kabelindpakningstape

Non-woven eller polypropylen tape

Metalafskærmning

Kobbertrådsfletning eller løst viklet kobbertråd eller (kobbertape eller kobberplasttape eller aluminiumsplastiktape) indpakning

Indvendig kappe (hvis nogen)

Polypropylen-præget tape eller (silikonegummi eller polyvinylchlorid eller polyethylen eller halogenfrit røgfattigt flammehæmmende) kappemateriale

Isolationshylster (hvis nogen)

Polyvinylchlorid eller polyethylen eller halogenfrit røgfattigt flammehæmmende kappemateriale eller silikonegummi

rustning (hvis nogen)

Galvaniseret stålbånd eller galvaniseret ståltråd eller flettet galvaniseret ståltråd

Ydre kappe

Polyvinylchlorid eller polyethylen eller halogenfrit røgfattigt flammehæmmende kappemateriale eller silikonegummi

6-leder kerne identifikation

6.1 Isoleringsfarve eller farvebåndsidentifikation:

3-leder kabel: gul, grøn, rød eller efter kundens krav;

3 3-leder kabel: 3 hovedledere: gul, grøn, rød eller efter kundens krav, 3 neutrale ledere: gul-grøn eller sort eller efter kundens krav.

Bemærk: Tværbundet polyethylenisolering kan skelnes ved farvebånd eller isoleringsfarvning.

6.2 Multi-core kabelisolering digital identifikation:

3-leder kabel: 1, 2, 3 eller efter kundens krav;

3 3-leder kabel: 3 hovedledere: 1, 2, 3 eller efter kundens krav, 3 neutrale ledere: 0 eller efter kundens krav.

7-Sheath farve

Sort eller efter kundens krav

8-Særlige præstationskrav

Flammehæmmende A/B/C-kvalitet, brandsikker, termitbestandig, gnaverbestandig, UV-bestandig, oliebestandig, slidbestandig, højtemperaturbestandig osv.

9- Kabelanvendelsesegenskaber

9.1 Den maksimalt tilladte langsigtede nominelle temperatur for kabellederen under normal drift:

PVC isolering: 70 ℃; XLPE isolering: 90 ℃; Silikonegummi isolering: 180 ℃.

9.2 Den maksimalt tilladte temperatur for kabellederen under kortslutning (varighed ikke overstiger 5 sekunder) er: polyvinylchloridisolering: 160°C; tværbundet polyethylen isolering: 250°C; silikonegummi isolering: 350°C.

9.3 Kabelinstallationstemperaturen bør ikke være lavere end 0 ℃

9.4 Minimum bøjningsradius for kabelinstallation:

9.4.1 Enkeltleder, ikke-pansret kabel:

Kablets mindste bøjningsradius under installation: ikke mindre end 20 gange kablets ydre diameter;

Kablets mindste bøjningsradius efter installation: ikke mindre end 15 gange kablets ydre diameter.

9.4.2 Enkeltleder pansret kabel:

Kablets mindste bøjningsradius under installationen: ikke mindre end 15 gange kablets ydre diameter;

Kablets mindste bøjningsradius efter installation: ikke mindre end 12 gange kablets ydre diameter.

9.4.3 Multi-core ikke-pansrede kabler:

Kablets mindste bøjningsradius under installationen: ikke mindre end 15 gange kablets ydre diameter;

Kablets mindste bøjningsradius efter installation: ikke mindre end 12 gange kablets ydre diameter.

9.4.4 Multi-core pansrede kabler:

Kablets mindste bøjningsradius under installationen: ikke mindre end 12 gange kablets ydre diameter;

Kablets mindste bøjningsradius efter installation: ikke mindre end 10 gange kablets ydre diameter.

9.5-kabel er meget udbredt i strømsystemer, der matcher motorer med variabel frekvens på 0,6/1kV og derunder, hvilket opnår effektiv og stabil kraftoverførsel og kontrol. Dens fremragende afskærmning, anti-interferensegenskaber og tilpasningsevne til høje frekvenser sikrer sikker og stabil drift af motorer med variabel frekvens i komplekse elektromagnetiske miljøer.
