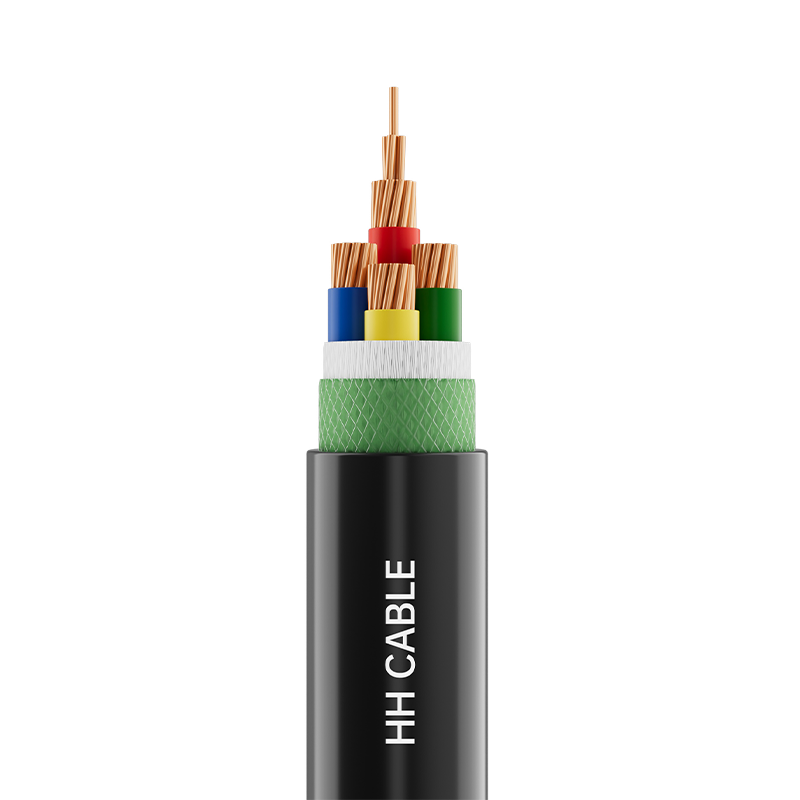

1,8-3kV og derunder PVC-isolerede strømkabler

Produktnavn: 1,8/3kV og derunder PVC-isolerede strømkabler

1-Implementeringsstandarder

GB/T2706.1-2020

2-produkt model

VV, VLV, VLHV, VV22, VLH22, VV32, VY23, VV62, VV72 osv.

3- Spændingsniveau

1,8/3kV, 0,6/1kV

4-Produktspecifikationer

Antal kerner

Specifikation

Kobber leder

Leder af aluminium eller aluminiumslegering

1-5

1,5 mm 2 ~ 630 mm 2

1,5 mm 2 ~ 630 mm 2

3 1, 3 2, 4 1

2,5 mm 2 ~ 630 mm 2

6 mm 2 ~ 630 mm 2

5- Beskrivelse af kabelstruktur

Kabelstruktur

Materialebeskrivelse

Dirigent

Runde komprimerede eller ikke-komprimerede (kobber eller aluminium eller aluminiumslegering) ledere, kobberledere - Klasse 1, Klasse 2, Klasse 5; aluminiumsledere - Klasse 1, Klasse 2

Brandsikkert lag (hvis nogen)

Glimmer tape

Isolering

PVC isoleringsmateriale

Fyld (hvis nogen)

Ikke-hygroskopisk polypropylen net-fyldtov

Kabelindpakningstape (hvis nogen)

Ikke-vævet eller polypropylentape

Metalafskærmning (hvis nogen)

Kobbertapeindpakning eller kobbertrådsindpakning

Indvendig kappe (hvis nogen)

Polypropylen-præget tape eller (polyvinylchlorid eller polyethylen) kappemateriale

Isolationshylster (hvis nogen)

PVC eller polyethylen kappemateriale

rustning (hvis nogen)

Rustfrit stålbånd eller aluminiumsbånd eller aluminiumslegeringsbånd eller galvaniseret stålbånd eller rustfrit ståltråd eller aluminiumtråd eller aluminiumslegeringstråd eller galvaniseret ståltråd

Ydre kappe

PVC eller polyethylen kappemateriale

6-leder kerne identifikation

6.1 Isoleringsfarveidentifikation:

1-leder kabel: gul eller grøn eller rød eller blå eller gul-grøn dobbelt farve eller efter kundens krav.

2-leder kabel: rød, blå; 3-leder kabel: gul, grøn, rød;

4-leder kabel: gul, grøn, rød, blå;

5-leder kabel: gul, grøn, rød, blå, gul-grøn dobbeltfarve eller sort eller efter kundens krav;

3 1 kernekabel: gul, grøn, rød, blå;

3 2-leder kabel: gul, grøn, rød, blå, gul-grøn dobbeltfarve eller sort eller efter kundens krav;

4 1-lederkabel: gul, grøn, rød, blå, gul-grøn dobbeltfarvet eller sort eller efter kundens krav.

Note 1: Gul, grøn og rød bruges til hovedlinjekernen, og blå bruges til neutrallinjekernen.

6.2 Multi-core kabelisolering digital identifikation:

2-leder kabel: 0, 1; 3-leder kabel: 1, 2, 3; 4-leder kabel: 0, 1, 2, 3;

4-leder kabel: 0, 1, 2, 3, 4;

Note 2: Tallene skal være hvide eller i henhold til kundens krav, hvor 1, 2, 3 er for hovedkerner, 0 er for neutrale kerne, og i 5-leder kabler henviser nummer 4 til ledere til specielle formål (inklusive jordledere).

7-Sheath farve

Sort eller efter kundens krav

8-Særlige præstationskrav

Flammehæmmende A/B/C-kvalitet, brandbestandig, termitbestandig, gnaverbestandig, UV-bestandig, oliebestandig osv.

9- Kabelanvendelsesegenskaber

9.1 Den maksimalt tilladte langtidsmærketemperatur for kabellederen under normal drift er 70°C.

9.2 Under kortslutning (varighed ikke overstiger 5 sekunder) er den maksimalt tilladte temperatur for kabellederen 160°C.

9.3 Kabelinstallationstemperaturen bør ikke være lavere end 0 ℃

9.4 Minimum bøjningsradius for kabelinstallation

9.4.1 Enkeltleder, ikke-pansret kabel:

Den mindste kabelbøjningsradius under installationen bør ikke være mindre end 20 gange kablets ydre diameter.

Den mindste kabelbøjningsradius efter installation bør ikke være mindre end 15 gange kablets ydre diameter.

9.4.2 Enkeltleder pansret kabel:

Kablets mindste bøjningsradius under installationen: ikke mindre end 15 gange kablets ydre diameter;

Kablets mindste bøjningsradius efter installation: ikke mindre end 12 gange kablets ydre diameter.

9.4.3 Multi-core ikke-pansrede kabler:

Kablets mindste bøjningsradius under installationen: ikke mindre end 15 gange kablets ydre diameter;

Kablets mindste bøjningsradius efter installation: ikke mindre end 12 gange kablets ydre diameter.

9.4.4 Multi-core pansrede kabler:

Kablets mindste bøjningsradius under installationen: ikke mindre end 12 gange kablets ydre diameter;

Kablets mindste bøjningsradius efter installation: ikke mindre end 10 gange kablets ydre diameter.

9,5-kabel er meget udbredt i 0,6/1kV og 1,8/3kV strømfordelingssystemer. Kablet er velegnet til fast installation både indendørs og udendørs, direkte nedgravningsinstallationer, rørledninger, kabelbakker, ledninger og kabelgrave. Armeret kabel med metalbånd kan modstå mekaniske kræfter, men ikke væsentlig spænding. Armeret kabel med metaltråd kan modstå mekaniske kræfter og betydelige spændinger. Upansret kabel kan ikke modstå spænding eller kompression.
