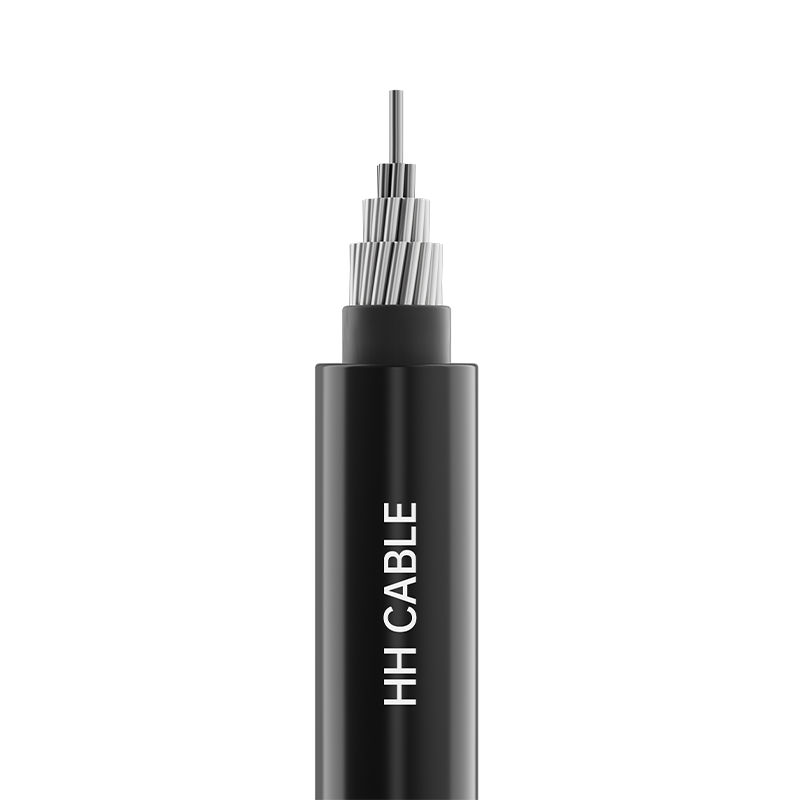

20kV og derunder stålkerneforstærket aluminiumskerne (aluminiumslegeringskerne) overliggende isoleret kabel

Produktnavn: 20kV og derunder stålkerneforstærket aluminiumskerne (aluminiumslegeringskerne) overliggende isoleret kabel

1-Implementeringsstandarder

Q/320282DJD002-2021, Q/320282DJD007-2025

2-produkt model

JKLGV, JKLGY, JKLGYJ, JKLHGV, JKLHGY, JKLHGYJ JKLGYJ/Q, JKLHGYJ/Q osv.

3- Spændingsniveau

1kV, 10kV, 20kV

4-Produktspecifikationer

Antal kerner

Specifikationer (aluminium/stål)

1

10/2 mm 2 ~ 400/95 mm 2

5- Beskrivelse af kabelstruktur

Kabelstruktur

Materialebeskrivelse

dirigent

Rund komprimeret stålkerne forstærket (aluminium eller aluminiumslegering) leder

Lederskjold (hvis nogen)

Tværbundne eller ikke-tværbundne halvledende materialer

isolering

Højdensitets polyethylen eller tværbundet polyethylen vejrbestandigt isoleringsmateriale

6-Isolering identifikation

Isoleringsfarveidentifikation:

Isoleringsfarve er sort eller efter kundens krav.

7-Særlige præstationskrav

Vejrbestandighed, UV-bestandighed, trækstyrke mv.

8- Kabelanvendelsesegenskaber

8.1 Den maksimalt tilladte langsigtede nominelle temperatur for kabellederen under normal drift:

Almindelig polyethylen, polyvinylchlorid: 70 ℃; højdensitetspolyethylen: 75 ℃ ; tværbundet polyethylen: 90 ℃.

8.2 Den maksimalt tilladte temperatur på kabellederen under kortslutning (varighed ikke overstiger 5 sekunder) er: almindelig polyethylen, polyvinylchlorid: 130 ℃; højdensitet polyethylen isolering: 150 ℃; tværbundet polyethylen isolering: 250 ℃.

8.3 Kabelinstallationens temperatur bør ikke være lavere end -20 ℃

8.4 Minimum bøjningsradius for kabelinstallation:

Ikke mindre end 20 gange kablets ydre diameter.

8.5 Stålforstærket aluminium (aluminiumslegering) luftisolerede kabler op til 20kV er meget udbredt i landdistrikternes elnetkonstruktion og opgraderinger, især i langspændte strømforsyningssystemer i bjergrige områder. Sammenlignet med rene aluminiumsledere tilbyder de større brudstyrke og bedre nedbøjningsegenskaber, hvilket øger transmissionskapaciteten uden at ændre tårnbelastningen. Antallet af tårne ​​kan reduceres i henhold til bjergområders eller floders særlige karakter for at opnå strømforsyning med stort spænd.
