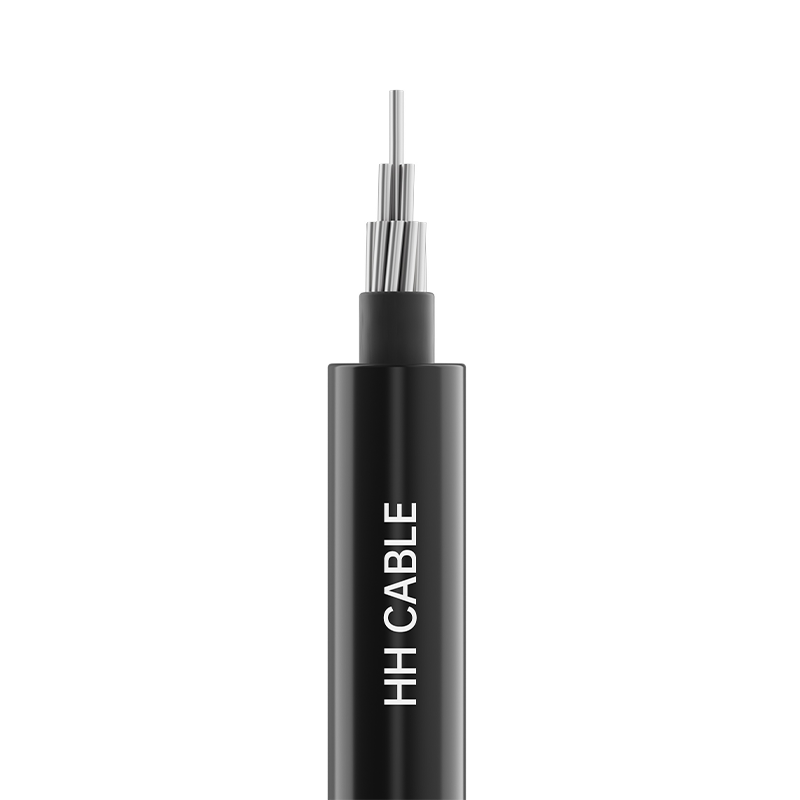

10kV overhead isoleret kabel

Produktnavn: 10kV overhead isoleret kabel

1-Implementeringsstandarder

GB/T14049-2008

2-produkt model

JKLY, JKLYJ, JKLYJ/Q, JKLYJ/B, JKLHY, JKLHYJ, JKYJ, JKTRYJ osv.

3- Spændingsniveau

10kV

4-Produktspecifikationer

Antal kerner

Specifikation

Kobber leder

Leder af aluminium eller aluminiumslegering

1

10 mm 2 ~ 400 mm 2

10 mm 2 ~ 400 mm 2

3

25 mm 2 ~ 400 mm 2

25 mm 2 ~ 400 mm 2

3 K (A) eller 3 K (B)

25 mm 2 ~ 400 mm 2

K 25 mm 2 ~ 120 mm 2

25 mm 2 ~ 400 mm 2

K 25 mm 2 ~ 120 mm 2

Note 1: K er den bærende flertrådede ledning. I henhold til tekniske tekniske krav kan det i tabellen specificerede tværsnit vælges, så det passer til det tilsvarende ledertværsnit.

Når tårnets spændvidde er større, og der er behov for yderligere lejekabler, er sådanne lejekabler ikke inkluderet i kabelstrukturen

Note 2: (A) angiver bærende trådet ståltråd, og (B) angiver bærende trådet tråd af aluminiumslegering.

5- Beskrivelse af kabelstruktur

Kabelstruktur

Materialebeskrivelse

Dirigent

Rund komprimeret (kobber eller aluminium eller aluminiumslegering) leder

Dirigent shield (if any)

Tværbundne eller ikke-tværbundne halvledende materialer

Isolering

Højdensitets polyethylen eller tværbundet polyethylen vejrbestandigt isoleringsmateriale

Isolering shield (if any)

Tværbundet aftageligt halvledende materiale

6-Isolering identifikation

Isolering coloring identification:

Isoleringsfarven er sort eller naturlig. Faserækkefølgen af ​​den tre-leder kabelisolering er identificeret af kamme, dvs. fase A har en ridge, fase B har to ridges, fase C har tre ridges osv., eller i henhold til kundens krav. Den neutrale kerne er mærket med en anden mærkningsmetode end ovenstående.

7-Særlige præstationskrav

Vejrbestandighed, UV-modstand mv.

8- Kabelanvendelsesegenskaber

8.1 Den maksimalt tilladte langsigtede nominelle temperatur for kabellederen under normal drift:

Højdensitetspolyethylen: 75°C; tværbundet polyethylen: 90°C.

8.2 Den maksimalt tilladte temperatur for kabellederen under kortslutning (varighed ikke overstiger 5 sekunder) er: højdensitets polyethylenisolering: 150°C; tværbundet polyethylen isolering: 250°C.

8.3 Kabelinstallationens temperatur bør ikke være lavere end -20 ℃

8.4 Minimum bøjningsradius for kabelinstallation:

Enkeltlederkabel: ikke mindre end 20 gange kablets ydre diameter;

Flerlederkabel: ikke mindre end 15 gange kablets ydre diameter.

8.510kV overhead-isolerede kabler bruges i vid udstrækning i by- og landdistrikternes elnetkonstruktion og opgraderinger for at erstatte traditionelle bare ledere, reducere risikoen for elektrisk stød, forbedre sikkerheden, opfylde byforskønnelsesbehov, undgå påvirkningen af ​​bare ledere på landskabet og opnå effekten af ​​"usynligt elnet".

8.5.1 Ved installation af lette og tyndt isolerede kabler over hovedet bør der holdes en vis afstand til træer. Når kablerne er i drift, tillades kun kortvarig kontakt mellem kablerne og træerne.

8.5.2 Ved installation af naturligt isolerede kabler over hovedet skal der holdes en vis afstand fra træer. Når kablerne er i drift, er hyppig kontakt mellem kablerne og træerne tilladt.

8.5.3 De resterende 10kV luftisolerede kabler skal installeres på faste overliggende steder. En vis afstand til træer skal holdes under installationen. Hyppig kontakt mellem kabler og træer er tilladt under drift. Derudover skal der anvendes overheadisolerede kabler med blød kobberkerne som transformator-downlead.
